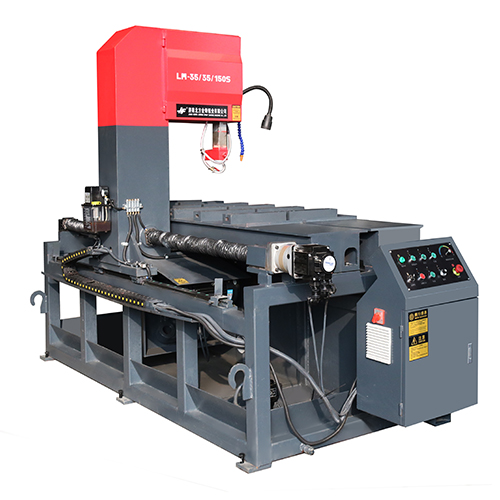

LM-35-35/150S立式帶鋸床應用

    LM-35-35/150S立式帶鋸床是量身定制產品，專切火車軌道，并適用于切割金屬型材、管材、圓料和方料等鋼胚，在選取適當的工藝參數后，鋸床可切割各種黑色或有色金屬材料，它適用于加工鋼鐵、模具模胚、機械、冶金、礦山、石油、汽車、造船、機床……等大中型企事業單位，是選擇鋸切大型胚件的良好工藝設備，鋸床的切削刀具采用雙金屬帶鋸條，鋸口窄、耗材少、所需動力小等優點，是一種具有節材節能的高效切割設備。

    LM-35-35/150S立式帶鋸床的主要技術參數：
    鋸床最大鋸削范圍：350（高）×350（深）×1500（行程）（mm）
    鋸條線速度（m/min)：29-68變頻調速
    鋸條規格：3860×34×1.1(mm)
    鋸條張緊方式：手動
    傳動方式：蝸輪傳動
    鋸床主電機：3KW 6P
    冷卻泵功率：40W
    導向臂控制：手動調節上、下限位
    進刀速度設定： 行程開關
    進、退刀控制方式：伺服電機控制
    對刀：紅外線對刀功能
    LM-35-35/150S立式帶鋸床的主要結構：
    1、機腳：為鋼材焊件，鋸床靠機腳與地基安裝，以承受自身重量和工件重量。
    2、鋸架：為鋼板焊件，用以安裝聯接主傳動裝置、鋸帶張緊機構及鋸帶導向機構。
    3、鋸床主傳動：主傳動采用主電機驅動蝸輪減速機帶動鋸輪的傳動方
式，它是由主電機、蝸輪減速機、皮帶輪及鋸輪組成，主要用于傳遞扭矩，驅動帶鋸條回轉，以實現切削運動，通過皮帶輪上的皮帶以手動換擋的控制方式，可以實現切削的速度，以適用不同材質工件的切削要求。
    4、鋸床進給機構：進給絲桿、高精度直線導軌及工作臺等組成。實現工作進給、快進和快退功能。
    5、鋸帶張緊機構：由被動輪、張緊座和滑塊組成，通過絲桿移動滑塊帶動鋸輪來實現帶鋸條的張緊，使帶鋸條和鋸輪輪緣之間形成一定的壓 力，產生足夠的摩擦力來帶動帶鋸條作旋轉運動。
    6、鋸帶導向機構：由導向座、導向臂、導向頭、及合金件組成，帶鋸條通過導向頭合金件夾緊帶鋸條與工作臺面保持垂直；合金件與帶鋸條的背部和側面緊緊相貼，將帶鋸條摩擦降低到最低限度；導向臂鎖緊在導向座上，當切削不同寬度的工件時，可通過手動移動導向臂，實現上下導向頭保持最短的距離，使柔性的帶鋸條即增強了剛性，又得到了恰當的柔度，以延長帶裾條的使用壽命。
    7、工作臺部分：工作臺由高強度T字槽組成的平臺，具有精度高，承載能力好等特點。送料系統分為輥道式和伺服送料平臺式送料系統。
