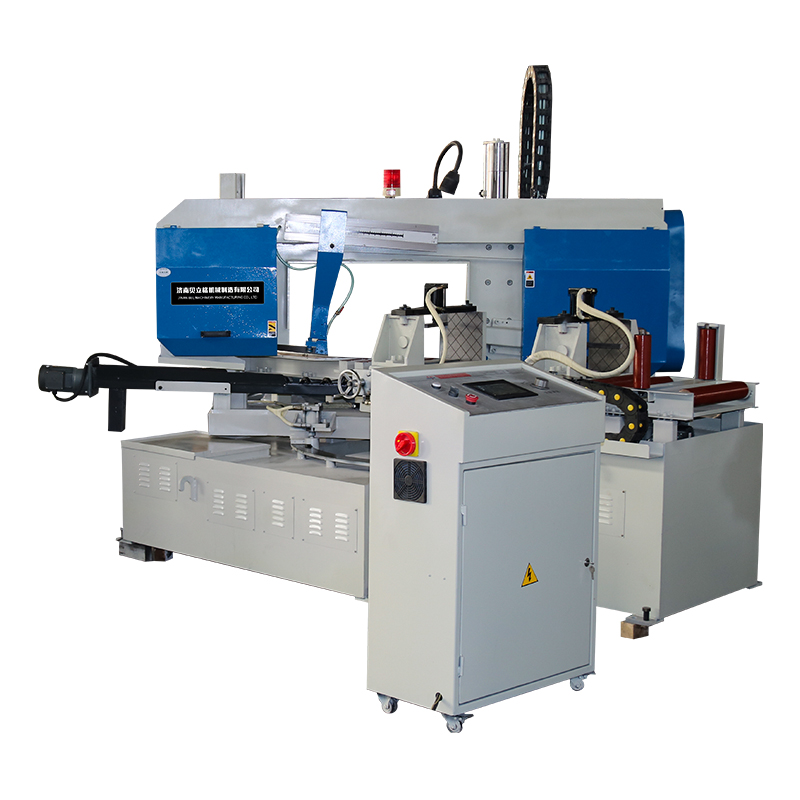

GKX350自動轉角自動送料帶鋸機

一、機床性能特點概述：

全自動數控臥式帶鋸床是公司開發的新型機電一體化設備，產品集國內外同類產品之精華，科技含量高，具有高自動化程度、高鋸切精度和高效率等顯著特點，是大批量下料的理想設備。

本產品大量應用先進成熟的數控技術，以可編程的PLC控制器替代常規電器控制，大大提高鋸床的工作可靠性；以伺服電機為核心的送料控制系統，實現了送料的高精度；具有人機對話功能的“人機界面”操作面板可實現，多組程序預設，使操作更加智能化，機械操作極為簡便且效率卓越；產品尚屬國內首創，產品各項技術指標處于國內領先并達到國際同類產品先進水平。

用戶使用時只需安裝好工件，輸入需切削的長度、數量及角度，然后將模式轉換為自動模式，設備即可按照預定的程序自動進行切削，轉角-送料－夾緊工件－鋸切－鋸切完畢退刀－再轉角-再送料－再夾緊工件，如此周而復始直至將工件切削至預設的數量。

雙立柱結構，可在90°至-45°之間任意角度鋸切，角度旋轉采用伺服電機驅動，運轉靈活、定位精度高。

采用液壓夾鉗結構，工件自鋸床前方進入鋸切位置，進行鋸切。

PLC控制，觸摸屏顯示，智能的人機界面，操作方便。

鋼刷式清屑，保證鋸屑徹底清理，同時配備自動排屑器。

主傳動采用蝸輪蝸桿減速機，動力強勁，性能可靠，經過精密平衡校正，運轉平穩可靠。

鋸口窄、省料、節能。

合理的鋸帶預導向及導向裝置，有效的延長鋸帶壽命，可移動鋸條導向裝置和側壓緊裝置共同運動，結構穩固、運動靈活。傳動件往精密平衡矯正，減少震動，下降速度平穩，此精密系統可防止鋸條非正常破壞，達到理想鋸切效果。

采用高效節能設計簡潔之電路，電氣箱優異的空間，不僅確保機器低故障率且方便維修、節省時間；

為了保證機器運行的可靠性，本機上的鋸條、導軌、電器元件、液壓元件均為國內外知名品牌的優質產品。

二、機床主要技術參數：

1、鋸切能力：

0°	-45°
φ350mm	Φ350mm
□400*350	□350*350

注:機床可在90°至-45°之間任意旋轉。

2、電機功率：主電機功率：  4.0kw   380v  50Hz

             油泵電機功率：0.75kw  380v  50Hz

             水泵電機功率：0.09kw  380v  50Hz

3、鋸 帶 規 格：           34*1.1 mm

      鋸帶漲緊：           液壓

      線 速 度：           20-80m/min（變頻調速）

4、工作給進方式：          液壓 速度無級可調

5、工作夾緊方式：          液壓

6、送料工作臺移動方式：    伺服電機控制，直線導軌導向。

7、角度調整方式：          伺服自動，角度觸摸屏數顯。

8、工作臺承載：            3000kg

9、主傳動方式：            蝸輪減速機

10、工作虎鉗高度：         220mm

11、單次最大送料長度：      500mm

12、剩余料頭長度：          ≤400mm

13、單次送料精度 ：         ＜±0.2

14、角度旋轉精度 ：         ＜±0.2°

15、進料托輥：2米/節   共3節

16、進料托輥承重：＞6噸
